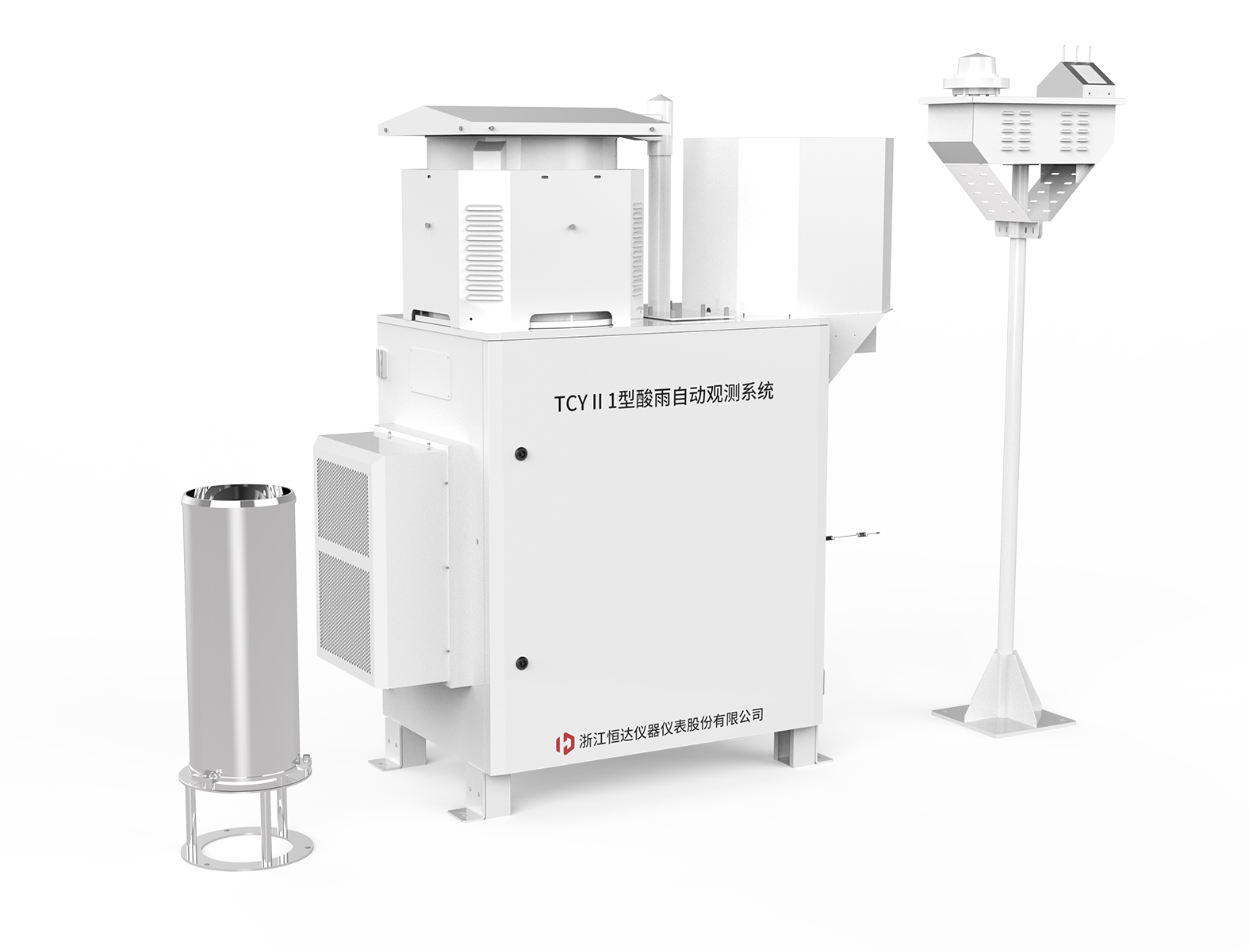

TCYⅡ1型酸雨自動觀測系統完全符合中國氣象局《功能需求書》中Ⅱ型酸雨自動觀測系統的定義、功能和技術指標要求。

n  結構組成

系統以全自動分析子系統為核心，安裝在室外觀測場。由感應器、降水采集器、分析儀三部分組成?？蓴U(kuò)展觀測降雨點的大氣溫度、濕度、壓力及風速和風向等參數。

n  工作原理

通過感雨器感應降雨，系統降水采集器自動采集降水樣品，并將所采集的水樣經管路輸送到分析儀。分析儀自動對降水樣品的pH、電導率及溫度進行測量，并記錄和存儲有關測量數據。觀測室內的計算機與系統通訊連接, 觀測人員完成采集數據和信息，進行質量檢驗和整合，形成完整的酸雨測數據記錄。

      n  主要參數

1、  pH值測量參數范圍：0～14（0～50℃）自動溫度補償

2、 pH值測量分辨率：0.01pH

3、 pH值測量準確度：±0.1pH

4、  電導率值測量參數范圍：0.1～2000μS/cm（5～40℃）

5、  電導率值測量分辨率：0.01μS/cm

6、 電導率值測量準確度：≤±2%F.S

7、  接雨漏斗內徑：￠400 mm±2 mm

8、 計時誤差：≤0.1%

9、測溫精度：±0.3℃

10、 感應器靈敏度：優于0.04mm/h

11、開蓋動作時間：≤15s（可設置）

12、  關蓋延遲時間：≤3min（可設置）

13、 雨量分辨率：0.1mm

14、起始觀測降雨量：≤0.5mm（可設置）

15、 雨量精度：±0.4mm(≤10mm)or±4%(>10mm)

 n  一般參數

1、 工作溫度：-10～50℃

2、  相對濕度：≤100％RH

3、  工作電壓：（220±15%）V.AC

4、  儀器功率：＜1000W

5、  絕緣電阻：≥25MΩ

6、噪聲：≤60dB(A)

7、 儀器總重量：≈75kg

8、 外形尺寸：900*560*1460mm

 n  主要特點

         1、采用ARM處理器、Linux網絡操作系統和工業級彩色觸摸式液晶屏；

        2、自動測量功能。連續測量pH和電導率，屏幕實時顯示測量數據，對每日混合樣進行一次測量并記錄分析數據；

         3、電極自動保護功能。對電極進行自動檢測、日常維護（清洗、灌注浸泡）、失效更換信息提示及自動/手動模式標定等；

         4、 自動清洗功能，采樣完成后或定時，采用增壓清洗裝置技術進行自動清洗測量電極、管路，確保測量準確性；

         5、 自動校時，在聯網的情況下能夠?qū)εc網絡上的時間服務器進行時間同步；

         6、 設備通過多種通訊方式按照《地面氣象數據對象字典》可將觀測數據和狀態信息接入ISOS軟件。可自動接收到儀器上報的檢測數據，查看儀器運行狀態等信息；

         7、感雨器交變抗電離和動態溫控防凝露技術。消除雪、霧、露等氣候環境造成的誤差與誤判；流狀設計無死角感雨，可防雜物、鳥糞落入的誤動作；

         8、采樣漏斗自保護設計。無降水條件下，防塵蓋開關系統保證接雨漏斗和管路的潔凈、無污染；

         9、智能綜合溫控系統。低溫環境下測量管路無凍結，樣品采用自然對流降溫技術，保證樣品溫度不超過環境溫度2℃，降低揮發量，確保樣品的真實性

        10、數據保存、導出功能。可保存分鐘采樣數據、小時采樣數據、整場雨的平均數據，數據存儲量達3年以上，提供技術說明；

        11、數據處理功能。根據檢測得到的數據，能夠在本儀器和上位機電腦上自動生成各類報表或曲線圖；  12，可根據需求提供短時備用電源和報警觸點信號。

n  適用地域范圍

系統適用于極端氣溫不超過-10℃的我國南方地區。
